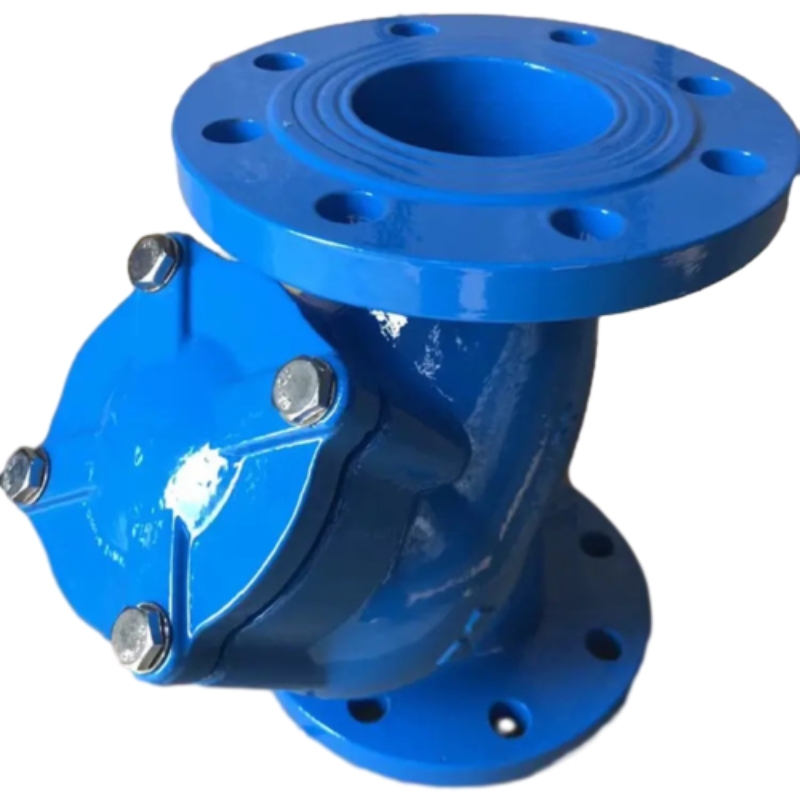

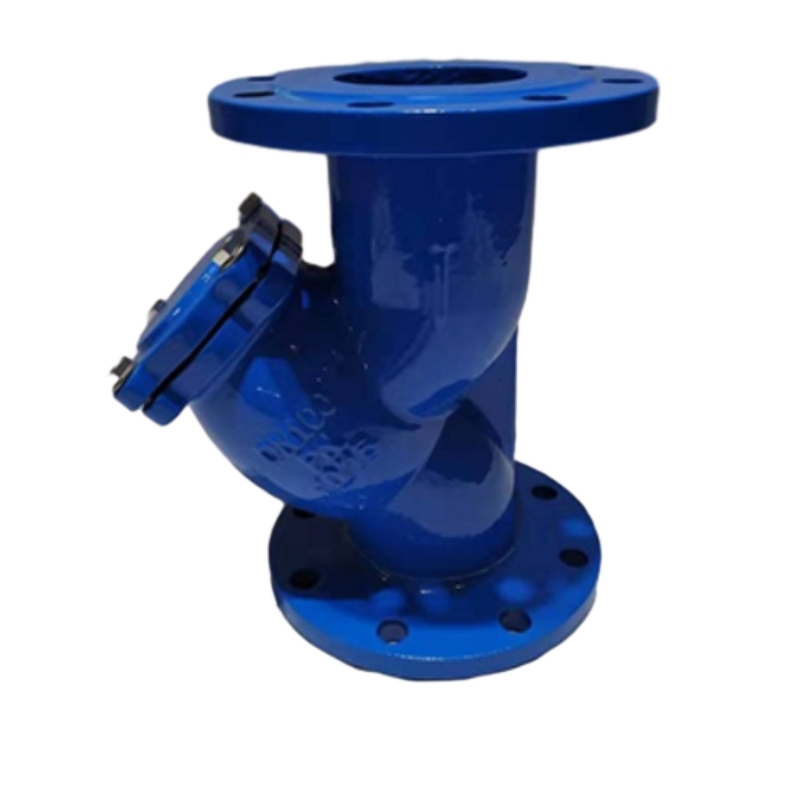

Y type strainer

Ang istraktura ng y-type filter ay may mababang pagtutol at maginhawang paglabas ng dumi sa alkantarilya.

Ang dahilan kung bakit ang screen ng filter ay ginawa sa hugis ng isang basket ng cylindrical filter ay upang madagdagan ang lakas nito, na kung saan ay mas malakas kaysa sa isang solong-layer na screen, at ang takip ng flange sa ibabang dulo ng interface ng Y-shaped ay maaaring hindi mai-unscrew upang pana-panahong alisin ang mga particle na idineposito sa basket ng filter.

Ang y-type filter ay may mga katangian ng advanced na istraktura, maliit na pagtutol at maginhawang paglabas ng dumi sa alkantarilya. Ang angkop na daluyan ng y-type filter ay maaaring tubig, langis at gas. Kadalasan, ang network ng tubig ay 18-30 mesh, ang network ng bentilasyon ay 10-100 mesh, at ang network-passing network ay 100-480 mesh. Ang filter ng basket ay pangunahing binubuo ng pagkonekta ng pipe, pangunahing pipe, filter na asul, flange, takip ng flange at mga fastener. Kapag ang likido ay pumapasok sa filter na asul sa pamamagitan ng pangunahing pipe, ang mga solidong particle ng karumihan ay naharang sa asul na filter, at ang malinis na likido ay dumadaan sa asul na filter at pinalabas mula sa outlet ng filter.

1. Nice pagmomolde, isang butas ng pagsubok sa presyon ay preset sa katawan.

2. Maginhawa at mabilis na paggamit. Posible, ayon sa kinakailangan ng gumagamit, upang baguhin ang naka -screw na plug sa katawan sa isang balbula ng bola at hayaang kumonekta ang outlet nito sa pipe ng dumi sa alkantarilya, maaari itong gawin upang mag -dredge ng dumi sa alkantarilya na may presyon habang hindi alisin ang bonnet.

3. Ang pag -filter ng mga screen ng iba’t ibang mga kawastuhan ng pag -filter ay maaaring maibigay ayon sa kinakailangan ng gumagamit, na ginagawang mas maginhawa ang pag -filter ng screen.

4. Ang fluid channel ay dinisenyo siyentipiko at makatuwiran, na may mas maliit na paglaban sa daloy at mas malaking daloy. Ang kabuuang lugar ng mesh ay dumating bilang 3-4 beses sa DN.

5. Ang uri ng teleskopiko ay ginagawang mas maginhawa ang pag -install at pag -alis.

Y uri ng function ng strainer

Sa iba’t ibang mga pang -industriya na aplikasyon, ang mahusay na operasyon ng makinarya at mga system ay pinakamahalaga. Ang isang mahalagang sangkap na nagsisiguro sa pagiging maaasahan at kahabaan ng mga sistemang ito ay ang y type strainer. Kadalasan hindi napapansin, ang aparatong ito ay gumaganap ng isang instrumental na papel sa pagpapanatili ng integridad ng likido.

Ang pangunahing pag -andar ng isang uri ng y type ay upang i -filter ang mga hindi ginustong mga labi at mga particle mula sa daloy ng likido. Maaari itong isama ang dumi, kalawang, scale, at iba pang mga kontaminado na maaaring maging sanhi ng pinsala sa mga bomba, balbula, at iba pang kagamitan sa agos. Sa pamamagitan ng epektibong pagkuha ng mga impurities na ito, pinoprotektahan ng isang uri ng y type ang buong sistema, binabawasan ang mga gastos sa pagpapanatili at maiwasan ang hindi inaasahang downtime.

Ano ang nagtatakda ng Y type strainer bukod sa iba pang mga aparato ng pag -filter ay ang natatanging disenyo nito. Pinangalanan para sa kanyang hugis na Y, ang strainer ay nagtatampok ng isang screen na nakakakuha ng bagay na particulate habang pinapayagan ang likido na dumaan. Ang disenyo na ito ay nagpapadali ng madaling pagpapanatili; Kapag ang strainer ay nagiging barado, madali itong malinis o mapalitan nang hindi nakakagambala sa daloy ng system. Ang kaginhawaan na ito ay isang makabuluhang kalamangan sa mga kapaligiran kung saan kritikal ang patuloy na operasyon.

Ang mga uri ng mga strainer ay karaniwang ginagamit sa iba’t ibang mga industriya, kabilang ang paggamot sa tubig, pagproseso ng kemikal, at langis at gas. Maaari silang magamit sa parehong pahalang at patayong mga pagsasaayos ng pipeline, na ginagawa silang maraming nalalaman para sa iba’t ibang mga aplikasyon. Ang pag -unawa sa mga tukoy na kinakailangan ng iyong system ay makakatulong sa pagpili ng naaangkop na uri ng y type, tinitiyak ang pinakamainam na pagganap at proteksyon.

Sa konklusyon, ang y type strainer ay isang mahalagang sangkap sa maraming mga sistema ng paghawak ng likido. Ang pag -andar nito ay lampas sa pag -filter lamang; Pinahuhusay nito ang pagiging maaasahan ng buong operasyon, na sa huli ay tinitiyak ang kahusayan at pagiging epektibo. Sa pamamagitan ng pamumuhunan sa tamang y type strainer, ang mga negosyo ay maaaring mapangalagaan ang kanilang kagamitan at mapanatili ang makinis na daloy ng pagpapatakbo, na itinampok ang kahalagahan ng madalas na hindi pinapahalagahan na aparato.

Mula sa DN15 hanggang DN400: Paano ang Y type strainer na ito ay nagiging isang pipeline debris master

Ang Storaen’s Y-type strainer ay nagtatakda ng pamantayan para sa maraming nalalaman proteksyon ng pipeline, na nag-aalok ng isang hindi magkatugma na saklaw ng laki-mula sa compact DN15 (0.5 ”) hanggang sa pang-industriya na grade DN400 (16 ”)-na umaangkop nang walang putol sa tirahan, komersyal, at mabibigat na pang-industriya na aplikasyon. Bilang isang nangungunang metal strainer at cast iron y strainer provider, pinagsama namin ang mga matatag na materyales, katumpakan na engineering, at napapasadyang mga tampok upang maihatid ang isang unibersal na solusyon para sa pag -trap ng kalawang, scale, buhangin, at iba pang mga solido sa lahat ng mga kaliskis ng pipeline.

Ang laki-kasama na disenyo para sa bawat aplikasyon

1. Mga Miniature System (DN15 -DN50 / 0.5 ” – 2”)

Tamang-tama para sa residential na pagtutubero, mga yunit ng HVAC, at maliit na makinarya, ang mga Y-type filter na ito (halimbawa, DN25) ay nagtatampok ng magaan na cast iron o mga carbon steel na may sinulid na koneksyon, tinitiyak ang madaling pag-install sa masikip na mga puwang. Ang isang 20-200 mesh stainless steel screen (304/316L) ay nag -aalis ng mga particle na kasing liit ng 75μm, pagprotekta sa mga gripo, balbula, at mga bomba mula sa mga labi nang hindi hinihigpitan ang daloy – kritikal para sa pagpapanatili ng presyon ng tubig sa mga apartment complex o komersyal na kusina.

2. Mid-size na mga pipeline ng pang-industriya (DN65-DN200 / 2.5 ”-8”)

Ang workhorse ng mga halaman ng pagmamanupaktura at mga network ng utility, ang mga flanged strainer na ito (RF/FF na koneksyon bawat sh/t3411) balanse ang tibay at kahusayan:

Heavy -duty na konstruksyon: QT450 ductile iron o WCB carbon steel housings na may mga rating ng presyon hanggang sa 16MPa at temperatura mula -5 ° C hanggang 450 ° C, na ginagawang angkop para sa singaw, langis, at kemikal na media.
Na-optimize na pagsasala: Ang disenyo ng Y-shaped ay nagdaragdag ng filter area ng 40% kumpara sa mga modelo ng inline, binabawasan ang pagbagsak ng presyon at pinapayagan ang 99% na rate ng pagkuha para sa 50-500μm na mga particle-perpekto para sa pagprotekta ng mga bomba, heat exchangers, at control valves sa pagproseso ng pagkain o mga linya ng petrochemical.

3. Malaki-scale na mga sistemang pang-industriya (DN250-DN400 / 10 ”-16”)

Para sa mga power plant, refineries, at mga aplikasyon ng dagat, ang aming sobrang laki ng mga uri ng Y-type ay naghahatid ng hindi kompromiso na pagganap:

Pinatibay na istraktura: Ang mga makapal na flanges at mga ribed na katawan ay humahawak ng 2000+ kg na naglo-load at daloy ng mataas na bilis, habang ang isang mabilis na pagpapalabas ng sentro ng sentro ay nagbibigay-daan sa ligtas, mahusay na pag-alis ng mga labi nang walang pag-disassembly ng pipeline-key para sa pag-minimize ng downtime sa patuloy na mga kapaligiran ng produksyon.
Mga Solusyon sa Pasadyang Mesh: Pumili ng 10-480 mesh filter (hindi kinakalawang na asero o monel) upang tumugma sa mga tiyak na pangangailangan ng media, mula sa magaspang na pagsasala ng buhangin sa paglamig ng mga sistema ng tubig hanggang sa pag -alis ng butil ng butil sa mga pipelines ng parmasyutiko.

Mga tampok ng Universal para sa walang tahi na pagsasama

Koneksyon ng Koneksyon: Magagamit na may sinulid, welded, o flanged dulo, ang aming mga y-type strainer ay magkasya sa ASME, DIN, at JIS na pamantayan, na nag-aalis ng mga abala ng adapter sa mga pandaigdigang proyekto.
Mababang Disenyo ng Pagpapanatili: Ang isang tiltable basket at opsyonal na balbula ng kanal ay nagbibigay -daan sa madaling paglabas ng mga labi nang hindi inaalis ang strainer, habang ang mga magagamit na mga screen ng mesh ay nagbabawas ng mga gastos sa operating sa pamamagitan ng 30% kumpara sa mga alternatibong disposable.
Mga pagpipilian sa materyal: Piliin mula sa cast iron (epektibo ang gastos para sa tubig/gas), hindi kinakalawang na asero (lumalaban sa kaagnasan para sa mga kemikal), o ductile iron (mataas na lakas para sa matinding panggigipit) —Nagsasagawa ng tamang uri ng strainer para sa bawat kondisyon ng pagtatrabaho.

Bakit ang Storaen ay humahantong sa buong laki ng pagsasala

Sertipikadong pagiging maaasahan: ISO 9001-sumusunod at nasubok sa mga pamantayan ng GB/T14382, ang bawat strainer ay may kasamang materyal na ulat at sertipiko ng pagsubok sa presyon, na tinitiyak ang kaligtasan sa mga kritikal na aplikasyon.
Kadalubhasaan sa engineering: Tumutulong ang aming koponan na piliin ang pinakamainam na y-type strainer batay sa rate ng daloy, uri ng media, at katumpakan ng pagsasala-kahit na para sa mga hindi pamantayang pipelines (halimbawa, pagbabawas ng mga tees o pasadyang mga layout ng flange).

Malutas ang lahat ng iyong mga hamon sa labi ng pipeline

Kung ang pagprotekta sa isang pampainit ng tubig sa tirahan, pagpapanatili ng linya ng paggawa ng isang pabrika, o pag-secure ng isang sistema ng paglamig ng marine vessel, ang laki-kasama na y-type strainer ni Storaen ay naghahatid ng pare-pareho na pagganap. Sa pamamagitan ng pagsasama ng tibay ng mga cast iron y strainers, ang pagbagay ng mga flanged strainer, at ang katumpakan ng mga filter na y-type, lumikha kami ng isang unibersal na solusyon na nagpapatunay: pagdating sa proteksyon ng pipeline, ang isang sukat ay hindi umaangkop sa lahat-ngunit ang aming saklaw ay.

Chemical Pipeline Tagapagligtas: Paano y uri ng mga strainer bitag kalawang at protektahan ang mga bomba at balbula

Sa pagproseso ng kemikal, kalawang, scale, at metal na labi ay naglalagay ng isang tahimik na banta sa mga bomba, balbula, at mga instrumento ng katumpakan-hanggang sa mga uri ng y-type ng Storaen ay kumikilos. Narito kung paano ang aming y-type strainer ay nagiging kailangang-kailangan na tagapag-alaga ng mga pipeline ng kemikal.

Paglala ng katumpakan: Ang pagtigil sa kalawang sa mga track nito

Ang natatanging disenyo ng isang uri ng y-type na filter ay susi sa kapangyarihang proteksiyon nito:

Hindi kinakalawang na asero mesh Armor: Magagamit sa 10-480 mesh (304/316L), ang mga particle ng screen traps na kasing liit ng 30μm – kabilang ang mga kalawang na natuklap, hinang slag, at mga fragment ng katalista – na may isang 99% na rate ng pagkuha. Sa mga linya ng pump inlet, pinipigilan nito ang pagguho ng impeller, habang nasa mga control valves, pinipigilan nito ang seat wear na maaaring humantong sa mga pagtagas o nabigo na regulasyon.
Y-shaped flow optimization: Ang angled pabahay ay nagdaragdag ng lugar ng pagsasala ng 30% kumpara sa mga modelo ng inline, pagbabawas ng pagbagsak ng presyon at pinapayagan ang mga labi na tumira sa basket nang hindi nakakagambala sa daloy-kritikal para sa pagpapanatili ng pare-pareho na presyon sa mga linya ng feed ng reaktor o mga haligi ng distillation.

Tibay para sa agresibong media ng kemikal

Ang mga pipeline ng kemikal ay humihiling ng mga metal strainer na lumalaban sa kaagnasan at mataas na temperatura:

Kahusayan ng Materyal: Pumili mula sa mga cast iron y strainer (QT450 ductile iron para sa katamtamang kinakaing unti -unting media) o mga hindi kinakalawang na asero na variant (316L para sa malupit na mga kemikal tulad ng sulfuric acid), parehong na -rate para sa mga temperatura hanggang sa 450 ° C at mga panggigipit sa 16MPa.
Ang lakas ng flanged: Ang mga flanged strainer (RF/FF na koneksyon bawat SH/T3411) ay nagbibigay ng pagsasama-patunay na pagsasama, na may mga makapal na mga flanges na huminto sa pagpapalawak ng thermal sa mga pipeline na pinainit ng singaw, na pumipigil sa magkasanib na mga pagkabigo na maaaring ilantad ang mga system sa mga kontaminado.

Madiskarteng paglalagay para sa maximum na proteksyon

1. Proteksyon ng Pump

Ang naka-install na agos ng mga sentripugal na bomba, ang aming mga y-type na mga bloke ng rust ay mga particle ng kalawang mula sa nakakapinsalang mga blades ng impeller, binabawasan ang panginginig ng boses at pagpapalawak ng lifespan ng bomba ng 25%. Sa mga bomba ng pagsukat ng kemikal, pinipigilan nito ang pag -clog ng upuan ng balbula, tinitiyak ang tumpak na dosis sa mga proseso ng polimerisasyon.

2. Pag -iingat ng Valve

Para sa mga balbula ng globo at suriin ang mga balbula sa mga linya ng mataas na kadalisayan, ang pinong mesh ng strainer (200-480 mesh) ay humihinto sa mga sub-milimetro na labi mula sa pag-kompromiso sa mga ibabaw ng sealing, pag-iwas sa magastos na pag-shutdown para sa pag-aayos o pagpapalit ng balbula.

3. Proseso ng katatagan

Sa itaas ng mga heat exchanger o filter, pinipigilan nito ang fouling mula sa mga scale deposit, pagpapanatili ng kahusayan sa paglipat ng init at pagbabawas ng dalas ng paglilinis sa paglamig ng mga circuit ng tubig.

Shield ang iyong mga proseso ng kemikal ngayon

Sa mga halaman ng kemikal, kung saan kahit na ang isang solong butil ay maaaring makagambala sa paggawa, ang mga uri ng y-type ng Storaen ay naghahatid ng katumpakan ng pagsasala at masungit na tibay na kinakailangan upang maprotektahan ang mga bomba, balbula, at pagproseso ng integridad. Sa pamamagitan ng pagsasama-sama ng mga advanced na teknolohiya ng mesh na may mga materyales na lumalaban sa kemikal, ang aming mga uri ng mga strainer ay nagbabago ng mga panganib na may kaugnayan sa kalawang sa kapayapaan ng pag-iisip-kaya ang iyong mga pipeline ay maaaring gumana sa kahusayan ng rurok, araw-araw. Galugarin ang aming mga solusyon sa filter na y-type at tuklasin kung bakit pinagkakatiwalaan tayo ng mga industriya na panatilihing malinis, ligtas, at tumatakbo ang mga industriya.

Ano ang isang uri ng y type at paano ito gumagana?

Ang uri ng uri ng pilay ay isang mahalagang sangkap sa mga sistema ng likido, na idinisenyo upang i -filter ang mga impurities at labi mula sa mga tubo. Ang natatanging pagsasaayos ng Y-shaped ay nagbibigay-daan para sa mahusay na daloy habang binabawasan ang mga patak ng presyon. Nagtatampok ang strainer ng isang screen ng mesh na kumukuha ng mga particle habang dumadaan ang likido, tinitiyak na ang iyong system ay nagpapatakbo nang maayos at mahusay.

Anong mga materyales ang ginawa ng y type strainer?

Ang aming uri ng y type ay itinayo mula sa de-kalidad na hindi kinakalawang na asero, na nagbibigay ng mahusay na paglaban sa kaagnasan at tibay. Tinitiyak ng materyal na ito ang kahabaan ng buhay at pagiging maaasahan, na ginagawang angkop ang aming strainer para sa iba’t ibang mga aplikasyon sa iba’t ibang mga industriya, kabilang ang tubig, langis, at gas.

Maaari bang mai -install ang y type strainer sa anumang posisyon?

Oo, ang y type strainer ay maraming nalalaman at maaaring mai -install sa pahalang o patayong orientation. Gayunpaman, inirerekumenda namin ang pagsunod sa mga tukoy na alituntunin sa pag -install upang mapanatili ang pinakamainam na pagganap at matiyak ang epektibong pagsasala. Laging sumangguni sa manu -manong produkto para sa pinakamahusay na kasanayan.

Paano ko linisin o mapanatili ang y type strainer?

Ang pagpapanatili ng y type strainer ay medyo simple. Inirerekumenda namin ang mga pana -panahong mga tseke batay sa kalinisan ng likido at ang kondisyon ng screen ng mesh. Upang linisin, maaari mong i -unscrew ang cap ng strainer, alisin ang mesh, at banlawan ito ng tubig o gumamit ng naaangkop na mga solusyon sa paglilinis. Ang regular na pagpapanatili ay tumutulong na matiyak ang pangmatagalang pag-andar at binabawasan ang potensyal na downtime.

Ano ang maximum na rating ng presyon para sa y type strainer?

Ang aming y type strainer ay idinisenyo upang hawakan ang isang maximum na rating ng presyon ng hanggang sa 150 psi, na ginagawang angkop para sa karamihan ng mga karaniwang aplikasyon. Gayunpaman, mangyaring kumunsulta sa mga pagtutukoy ng produkto para sa detalyadong impormasyon sa mga gradients ng presyon, dahil ang paggamit ng strainer na lampas sa na -rate na kapasidad nito ay maaaring humantong sa mga isyu sa iyong system.

Ang y type strainer ba ay angkop para sa mga application na may mataas na temperatura?

Oo, ang aming uri ng Y type ay idinisenyo upang mapaglabanan ang mataas na temperatura na karaniwang nakatagpo sa mga pang -industriya na aplikasyon. Tinitiyak ng hindi kinakalawang na konstruksyon na bakal na pinapanatili ng strainer ang integridad nito kahit na sa ilalim ng matinding init. Para sa mga tiyak na limitasyon ng temperatura, mangyaring sumangguni sa mga pagtutukoy ng produkto para sa detalyadong gabay.

Anong mga sukat ang magagamit para sa y type strainer?

Nag -aalok kami ng y type strainer sa iba’t ibang laki upang matugunan ang iyong mga tiyak na pangangailangan, mula sa 1 pulgada hanggang 6 pulgada ang lapad. Mangyaring suriin ang aming listahan ng produkto para sa magagamit na mga sukat at piliin ang isa na pinakamahusay na tumutugma sa iyong mga sukat ng pipeline.
