Mga balbula ng butterfly

Centerline Butt-Clamp Soft Seal Butterfly Valve, Double Eccentric Flanged Butterfly Valve Compact Structure, 90 ° rotary switch madali, maaasahang pagbubuklod, mahabang buhay ng serbisyo, ay malawakang ginagamit sa mga mill mill ng tubig, mga halaman ng power, bakal mills, papermaking, industriya ng kemikal, pagtutustos at iba pang mga sistema ng supply ng tubig at kanal, bilang isang regulator at gupitin na paggamit.

Ang balbula ng butterfly, na tinukoy bilang balbula ng butterfly (butterfly valve), ay tumutukoy sa pagsasara ng miyembro (balbula flap o butterfly plate) para sa disk, na umiikot sa paligid ng balbula ng balbula upang makamit ang pagbubukas at pagsasara ng isang uri ng balbula, sa pipeline ay pangunahing ginagamit para sa pagputol at pag -throttling. Ang pagbubukas ng balbula ng balbula at pagsasara ay isang plate na hugis ng disc, na umiikot sa paligid ng sarili nitong axis sa katawan ng balbula, upang makamit ang layunin ng pagbubukas at pagsasara o regulasyon. Ang balbula ng butterfly na bukas na bukas sa buong sarado ay karaniwang mas mababa sa 90 °, butterfly valve at butterfly stem mismo ay walang kakayahang mag-locking sa sarili, upang ang pagpoposisyon ng butterfly plate, na mai-install sa valve stem worm gear reducer. Ang paggamit ng worm gear reducer, hindi lamang maaaring gumawa ng butterfly plate na may kakayahang mag-lock ng sarili, upang ang plate ng butterfly ay huminto sa anumang posisyon, ngunit mapabuti din ang operating pagganap ng balbula.

Ang mga katangian ng pang -industriya na espesyal na balbula ng butterfly ay maaaring makatiis ng mataas na temperatura, ang naaangkop na saklaw ng presyon ay mas mataas din, ang valve nominal diameter ay malaki, ang balbula ng katawan ay gawa sa bakal na carbon, ang singsing ng sealing ng plate ng balbula ay gawa sa singsing ng metal sa halip na singsing ng goma. Ang mga malalaking high-temperatura na butterfly valves ay gawa sa welded steel plate at pangunahing ginagamit para sa high-temperatura medium flue gas ducts at gas pipelines.

Tatlong pangunahing teknikal na disenyo ng mga high-performance butterfly valves

Ang mga balbula ng butterfly ng Storaen ay muling tukuyin ang kontrol ng daloy ng industriya sa pamamagitan ng makabagong engineering, pagsasama -sama ng sealing ng katumpakan, pagiging matatag ng materyal, at matalinong pagkilos upang maihatid ang hindi magkatugma na pagganap sa magkakaibang mga aplikasyon. Bilang isang nangungunang tagapagbigay ng mga uri at solusyon ng balbula ng butterfly, tinutugunan ng aming mga disenyo ang mga kritikal na hamon ng pagtagas, pagsusuot, at kahusayan sa pagpapatakbo. Narito kung paano itinatakda ng tatlong pangunahing teknolohiya ang aming mga balbula ng butterfly.

1. Mga Sistema ng Eccentric Sealing Para sa Pagganap ng Zero-Leak

Ang puso ng aming mataas na pagganap na balbula ng butterfly ay namamalagi sa mga advanced na eccentric na disenyo, na tinatanggal ang mga karaniwang isyu sa pagtagas na sumasaklaw sa mga tradisyunal na balbula:

Double eccentric geometry: Isang offset disc axis (1st eccentricity) at anggulo ng upuan (2nd eccentricity) ay lumikha ng isang "linya-contact" na selyo kapag sarado, binabawasan ang alitan ng 40% kumpara sa mga concentric na modelo. Tinitiyak ng disenyo na ito ang bubble-tight shutoff para sa mga gas at likido, kahit na sa mataas na panggigipit (hanggang sa PN16.0MPA), na ginagawang perpekto para sa mga aplikasyon ng balbula ng butterfly sa mga pipeline ng kemikal at mga sistema ng singaw.
Triple Eccentric Innovation: Para sa matinding mga kondisyon (450 ° C+ flue gas o nakasasakit na media), ang aming triple-eccentric valves ay nagdaragdag ng isang pangatlong offset (disc face ikiling), na nagpapahintulot sa metal-to-metal sealing na walang seat wear. Ang teknolohiyang ito ay lumampas sa mga limitasyon ng balbula ng mundo sa paghihiwalay ng mataas na temperatura, na tinitiyak ang pangmatagalang pagiging maaasahan sa mga sistema ng tambutso ng power plant.

2. Materyal na agham para sa malupit na katatagan ng kapaligiran

Kami ng mga sangkap ng balbula ng engineer upang mapaglabanan ang pinakamahirap na kondisyon sa pagtatrabaho, na tumutugma sa mga uri ng balbula ng butterfly sa mga tiyak na hinihingi ng media:

Mga Materyales ng Katawan at Disc: Pumili mula sa HT300 cast iron (epektibo para sa tubig/gas, -10 ° C ~ 200 ° C), WCB carbon steel (mabigat na duty na pang -industriya, -29 ° C ~ 425 ° C), o 316L hindi kinakalawang na asero (corrosion -resistant para sa mga kemikal, -40 ° C ~ 450 ° C). Ang aming 6-pulgada at 4-pulgada na mga balbula ng butterfly ay nagtatampok ng mga makapal na mga buto-buto ng disc upang maiwasan ang pagpapapangit sa ilalim ng mataas na bilis ng daloy, outperforming standard na disenyo ng 25% sa buhay ng ikot.
Mga kumbinasyon ng selyo: Ang mga soft seal (NBR/EPDM) ay nag-aalok ng ≤0.1mm na pagtulo ng pagtagas para sa tubig at wastewater, habang ang mga hard seal (hindi kinakalawang na asero + grapayt) ay humahawak ng butil na puno ng media na walang pagguho, kritikal para sa pagmimina ng slurry o semento.

3. Matalinong pagkilos para sa kontrol ng katumpakan

Ang aming mga balbula ng butterfly ay nagsasama ng mga advanced na mekanismo upang mapahusay ang kahusayan at kaligtasan sa pagpapatakbo:

Worm Gear Reducers: Pamantayan sa manu-manong mga balbula, nagbibigay ito ng 5: 1 na pagpaparami ng metalikang kuwintas at pag-andar sa sarili, na nagpapagana ng madaling 90 ° na operasyon kahit na para sa 12-pulgada na diametro habang tinatanggal ang mga panganib sa backdrive sa mga vertical pipelines.
Disenyo ng Automation-Handa: Pneumatic, Electric, o Hydraulic Actuators na naka-mount nang direkta sa ISO 5211 Nangungunang mga flanges, na sumusuporta sa mga posisyon na hindi ligtas (bukas/malapit/hawakan) at 4-20mA feedback para sa pagsasama ng PLC. Ginagawa nitong mainam ang aming mga balbula para sa mga awtomatikong proseso, pagbabawas ng oras ng pagtugon sa pamamagitan ng 30% kumpara sa mga sistema ng balbula ng legacy globe.

Pagtaas ng iyong control control sa Storaen

Mula sa pamamahagi ng tubig hanggang sa mga proseso ng pang-industriya na may mataas na temperatura, ang aming mga balbula ng butterfly ay naghahatid ng katumpakan, tibay, at kakayahang umangkop na hinihiling ng iyong system. Sa pamamagitan ng makabagong sealing, premium na materyales, at matalinong pagkilos, binago namin ang balbula ng butterfly mula sa isang simpleng aparato ng shutoff sa isang solusyon sa kontrol na may mataas na pagganap. Galugarin ang aming mga balbula ng butterfly para ibenta ngayon at maranasan ang pagkakaiba na ginagawa ng kahusayan sa engineering – dahil sa control control, ang pagganap ay lahat.

Storaen Butterfly Valves: Mga pasadyang solusyon at katiyakan ng kalidad

Ang Storaen ay muling tukuyin ang kontrol ng daloy ng pang-industriya na may mga pinasadyang mga solusyon sa balbula ng butterfly at mga pamantayang kalidad ng hindi kompromiso, tinitiyak ang bawat balbula na nakakatugon sa iyong natatanging mga kahilingan sa pagpapatakbo. Mula sa pagpili ng materyal hanggang sa sertipikasyon ng pagganap, ang aming mga uri ng balbula ng butterfly ay pinagsama ang kakayahang umangkop sa engineering na may mahigpit na katiyakan ng kalidad – narito kung paano namin maihatid ang katumpakan para sa iyong mga tiyak na pangangailangan.

Pagpapasadya: Inhinyero sa iyong eksaktong mga pagtutukoy

1. Pinasadyang sizing at mga pagsasaayos
Sakop ang DN40 hanggang DN1200, ang aming 4-inch butterfly valve at 6-inch butterfly valve models (at lampas) ay umangkop sa mga network ng pipe ng anumang scale. Mga sukat na hindi pamantayang? Gumagawa kami ng mga pasadyang diametro para sa mga natatanging pag -install, mula sa mga compact na HVAC system hanggang sa napakalaking pang -industriya na pipeline.
Pumili mula sa wafer, lug, flanged, o welded na koneksyon upang tumugma sa mga pamantayan ng ASME, DIN, o JIS – na nag -aalis ng mga abala sa adapter sa mga pandaigdigang proyekto.

2. Pag -optimize ng Materyal at Seal

Mga Materyales ng Katawan: Piliin ang HT300 cast iron (tubig/gas), WCB carbon steel (mabibigat na industriya), o 316L hindi kinakalawang na asero (paglaban ng kaagnasan) upang umangkop sa media mula -40 ° C hanggang 450 ° C.
Mga Uri ng Selyo: Soft Seals (NBR/EPDM) para sa tubig/wastewater (≤0.1mm pagtagas), o hard metal seal (hindi kinakalawang na asero + grapayt) para sa mataas na temperatura/flue gas-outperforming globe valve durability sa nakasasakit na mga kondisyon.

3. Aksyon at Pag -andar

Manu -manong (worm gear), pneumatic, electric, o hydraulic actuators na may ISO 5211 mounting matiyak na tumpak na kontrol. Magdagdag ng mga mekanismo na ligtas na ligtas (air-to-open/close) o 4-20mA feedback para sa mga awtomatikong proseso.
Mga dalubhasang disenyo: cryogenic valves (-196 ° C), mga modelo ng high-vacuum, o mga pagsasaayos ng sunog na ligtas para sa mga application na kritikal sa kaligtasan.

Hindi pangkompromiso na kalidad: Mula sa disenyo hanggang sa paghahatid

1. Malakas na rehimen ng pagsubok

Mga Pagsubok sa Hydrostatic: 1.5x na rating ng presyon para sa mga shell, 1.1x para sa mga upuan, na nagpapatunay ng pagtagas ng zero.
Pagsubok sa siklo: 5,000+ operasyon para sa mga malambot na seal, 10,000+ para sa mga hard seal – nagbibigay ng tibay na higit sa mga pamantayan sa industriya.
Material Traceability: Ang bawat sangkap ay nagsasama ng isang sertipiko ng mill, tinitiyak ang pagsunod sa paglaban ng kemikal at mga kinakailangan sa temperatura.

2. Suporta ng Warranty & After-Sales

Sakop ng 1-taong warranty ang pagganap ng selyo at mga depekto sa mekanikal, na may 24/7 na suporta sa teknikal para sa pag-install, pagpapanatili, o pag-aayos.
Ang pagkakaroon ng mga ekstrang bahagi: Mabilis na paghahatid ng mga upuan ng kapalit, disc, o mga actuators upang mabawasan ang downtime – perpektong para sa mga customer na bumili ng mga balbula ng butterfly na ibinebenta nang maramihan.

Bakit pumili ng Storaen para sa mga pasadyang balbula ng butterfly?

Kalusugan ng Application: Kung kailangan mo ng isang concentric butterfly valve para sa paggamot ng tubig o isang triple-eccentric na modelo para sa mga halaman ng petrochemical, ang aming mga inhinyero ay nakahanay sa mga uri ng balbula ng butterfly at mga aplikasyon sa iyong eksaktong mga parameter ng proseso.
Kabuuang kahusayan ng gastos: Ang mga na-customize na solusyon ay nagbabawas ng mga gastos sa over-engineering, habang ang matibay na disenyo ay pinutol ang pagpapanatili ng 30% kumpara sa mga pangkaraniwang balbula.

Itaas ang iyong system na may angkop na katumpakan

Huwag tumira para sa off-the-shelf kapag ang iyong operasyon ay humihiling ng kahusayan. Ang pasadyang mga balbula ng Butterfly ng Storaen – na naiinis sa pamamagitan ng mahigpit na katiyakan ng kalidad – ay ihatid ang pagganap, pagiging maaasahan, at kakayahang umangkop na nararapat sa iyong mga proyekto. Galugarin ang aming mga balbula ng butterfly na ibinebenta ngayon at tuklasin kung paano nagbabago ang inhinyero ng engineering.

Pag -uuri ayon sa form ng istraktura
(1) Center Sealed Butterfly Valve

(2) Single eccentric sealed butterfly valve
(3) Double eccentric seal butterfly valve

(4) Tatlong eccentric seal butterfly valve

Ayon sa pag -uuri ng materyal sa ibabaw ng sealing
(1) Soft Seal Butterfly Valve:
1) Pagbubuklod ng bisyo sa pamamagitan ng non-metal na malambot na materyal sa di-metal na malambot na komposisyon ng materyal.
2) Pagbubuklod ng bisyo sa pamamagitan ng metal hard material sa di-metallic soft material na komposisyon.
(2) Metal Hard Seal Butterfly Valve: Sealing Vice sa pamamagitan ng Metal Hard Material sa Metal Hard Material Composition.

Pag -uuri sa pamamagitan ng form ng sealing
(1) Pinilit na balbula ng butterfly ng selyo
1) nababanat na balbula ng butterfly. Selyo ang tiyak na presyon sa pamamagitan ng balbula ng balbula ng balbula ng balbula kapag ang balbula ay sarado, ang upuan ng balbula o nabuo ang balbula ng balbula.
2) Panlabas na Torque Seal Butterfly Valve. Ang presyon ng sealing ay nabuo ng metalikang kuwintas na inilalapat sa baras ng balbula.
(2) Pressurized Seal Butterfly Valve. Ang tiyak na presyon ng sealing ay nabuo ng upuan ng balbula o balbula ng balbula sa presyon ng pagpuno ng poppet sealing.
(3) Awtomatikong pagbubuklod ng balbula ng butterfly. Ang presyon ng sealing ay awtomatikong nabuo ng medium pressure.

Pag -uuri sa pamamagitan ng Paggawa ng Presyon
(1) Vacuum butterfly valve. Paggawa ng presyon sa ibaba ng karaniwang tumpok ng balbula ng butterfly ng atmospheric.
(2) Mababang Pressure Butterfly Valve. Nominal pressure pn <1.6Mpa butterfly valve.
(3) Medium pressure butterfly valve. Nominal Pressure PN 2.5 – 6.4MPA Butterfly Valve.
(4) High-pressure butterfly valve. Nominal Pressure PN 10.0 – 80.0MPA Butterfly Valve.
(5) Ultra-high pressure butterfly valve. Nominal pressure pn> 100Mpa butterfly valve.

Pag -uuri sa pamamagitan ng temperatura ng operating
(1) Mataas na temperatura ng butterfly balbula. T> 450 C Butterfly Valve
(2) Katamtamang temperatura ng butterfly balbula. 120 c(3) normal na balbula ng butterfly ng temperatura. Isang 40 c(4) Mababang temperatura ng butterfly balbula. Isang balbula ng butterfly na 100 (5) Ultra-mababang temperatura ng butterfly balbula. T <A 100 C Butterfly Valve.

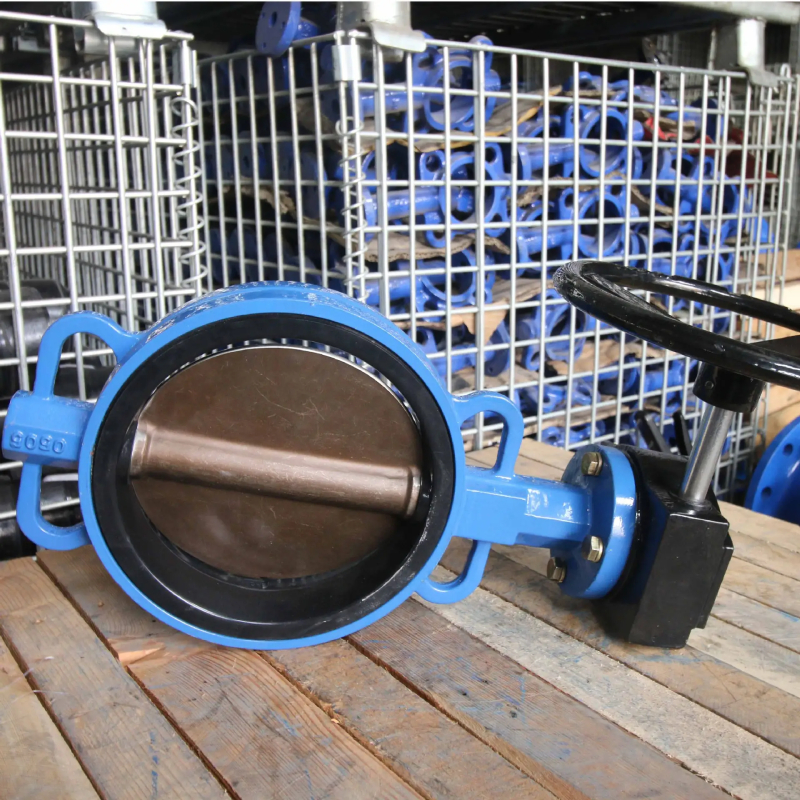

(1) Butterfly Valve.

Ang butterfly plate ng balbula ng butter-clamp butterfly ay naka-install sa direksyon ng diameter ng pipeline. Sa cylindrical channel ng katawan ng balbula ng butterfly, ang plate na hugis ng disc na butterfly ay umiikot sa paligid ng axis, ang anggulo ng pag -ikot sa pagitan ng 0 ° – 90 °, na pinaikot sa 90 °, ang balbula ay ganap na bukas na estado.

Ang balbula ng butterfly ay simple sa istraktura, maliit sa laki at ilaw sa timbang, at binubuo lamang ng ilang bahagi. At kailangan lamang paikutin ang 90 ° ay maaaring mabilis na magbukas at malapit, simpleng operasyon, sa parehong oras ang balbula ay may mahusay na mga katangian ng kontrol ng likido. Kapag ang balbula ng butterfly ay nasa ganap na bukas na posisyon, ang kapal ng butterfly plate ay ang tanging pagtutol kapag ang daluyan ay dumadaloy sa katawan ng balbula, kaya ang pagbagsak ng presyon na nabuo ng balbula ay napakaliit, kaya mayroon itong mahusay na mga katangian ng control control. Ang balbula ng butterfly ay may dalawang uri ng sealing: nababanat na selyo at metal na selyo. Nababanat na balbula ng selyo, ang selyo ay maaaring itakda sa katawan ng balbula o nakakabit sa plate ng butterfly sa paligid.

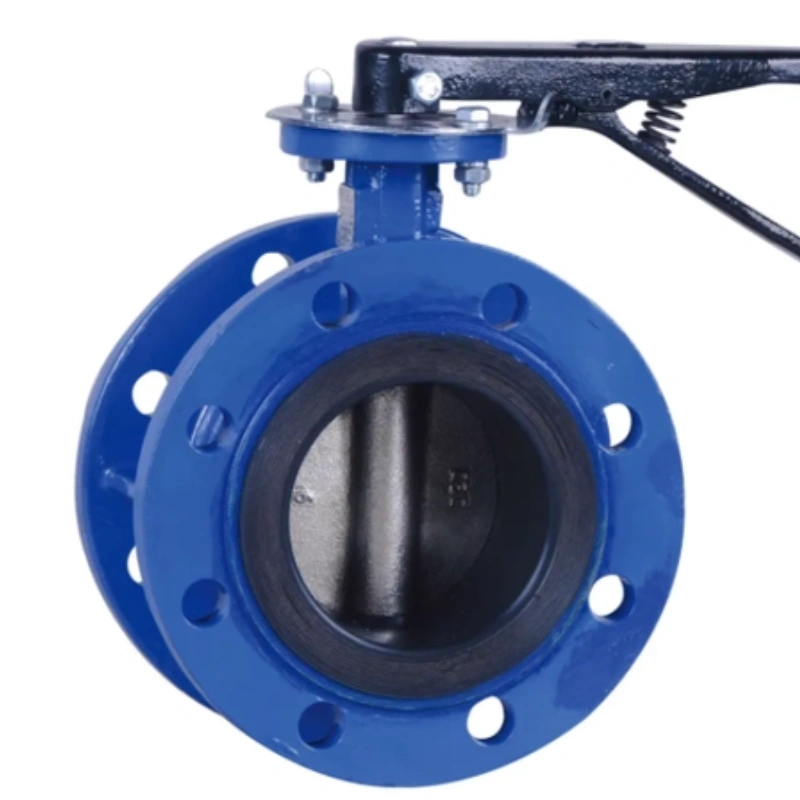

(2) Flanged butterfly valve.

Flanged butterfly valve para sa vertical plate na istraktura, ang balbula ng balbula para sa integral metal hard seal valve sealing singsing para sa nababaluktot na grapayt plate at hindi kinakalawang na asero na plate na composite na istraktura, na naka -mount sa katawan ng balbula, butterfly plate sealing ibabaw na ibabaw na welded hindi kinakalawang na asero. Ang sealing singsing ng malambot na balbula ng selyo ay gawa sa nitrile goma, na naka -install sa plate ng butterfly.

(3) Lug Type Butterfly Valve.

(4) Welded Butterfly Valve.

Ang welded butterfly valve ay isang non-closed type butterfly valve, na malawakang ginagamit sa mga materyales sa gusali, metalurhiya, pagmimina, kuryente at iba pang mga proseso ng paggawa, ang medium na temperatura ≤ 300 ℃ nominal pressure na 0.1MPA pipeline, na ginamit upang kumonekta, bukas at isara o ayusin ang dami ng media.

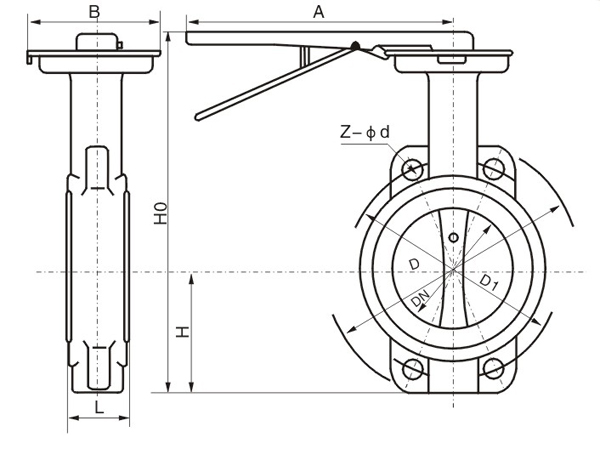

Clamped Soft Seal Butterfly Valve Pangunahing Hugis ng Koneksyon ng Koneksyon ng Koneksyon: mm

Ano ang ginagamit ng isang balbula ng butterfly?

Ang isang balbula ng butterfly ay isang uri ng quarter-turn valve na gumagamit ng isang umiikot na disc upang ayusin ang daloy ng likido. Ang disenyo nito ay nagsasama ng iba’t ibang mga tampok na ginagawang angkop para sa mga tiyak na aplikasyon sa iba’t ibang mga industriya, kabilang ang supply ng tubig, paggamot ng wastewater, pagproseso ng kemikal, at mga sistema ng HVAC. Ang pag -unawa sa mga pag -andar at pakinabang ng isang balbula ng butterfly ay makakatulong sa iyo na gumawa ng mga kaalamang desisyon sa paggamit nito sa iba’t ibang mga sitwasyon.

Ang isang pangunahing layunin ng isang balbula ng butterfly ay upang makontrol ang daloy ng mga likido at gas. Ang disc sa loob ng mga balbula ng balbula sa paligid ng isang gitnang axis, na nagpapahintulot sa mabilis at mahusay na operasyon. Ang mekanismo ng quarter-turn na ito ay partikular na kapaki-pakinabang kung kinakailangan ang mabilis na pagsasaayos sa mga rate ng daloy. Halimbawa, sa mga halaman ng paggamot ng tubig o mga pang -industriya na aplikasyon kung saan ang tumpak na kontrol ay mahalaga, ang isang balbula ng butterfly ay maaaring magsilbing isang epektibong solusyon.

Bukod dito, ang mga balbula ng butterfly ay kinikilala para sa kanilang magaan at compact na disenyo. Kung ikukumpara sa iba pang mga uri ng mga balbula, nasasakop nila ang mas kaunting puwang, na ginagawang perpekto para sa mga pag -install sa masikip na mga puwang o kung kritikal ang mga pagsasaalang -alang sa timbang. Kung sa mga pipeline o nakakulong na mga lugar, ang disenyo ng minimalist na balbula ng butterfly ay nagbibigay -daan para sa kakayahang umangkop nang hindi nagsasakripisyo ng pag -andar.

Ang isa pang makabuluhang aplikasyon ng isang balbula ng butterfly ay nasa paghihiwalay ng system. Sa pamamagitan ng ganap na pagsasara ng disc, ang balbula ay lumilikha ng isang masikip na selyo na pumipigil sa daloy ng likido. Ito ay partikular na kapaki -pakinabang sa mga senaryo ng pagpapanatili kung saan kinakailangan ang paghiwalay ng mga seksyon ng isang pipeline. Ang kakayahang mabilis at maaasahan na gupitin ang daloy ay gumagawa ng mga balbula ng butterfly na isang mahalagang sangkap sa pagkontrol ng mga sistema at tinitiyak ang kaligtasan sa iba’t ibang mga proseso ng pang -industriya.

Sa buod, ang isang balbula ng butterfly ay ginagamit sa maraming mga aplikasyon upang ayusin ang daloy, ibukod ang mga sistema, at mapahusay ang kahusayan sa pagpapatakbo. Ang compact na disenyo, mabilis na operasyon, at pagiging maaasahan ay ginagawang isang tanyag na pagpipilian sa maraming mga industriya. Ang pag -unawa kung ano ang ginagamit ng isang balbula ng butterfly ay magbibigay -daan sa iyo upang pahalagahan ang kritikal na papel na ginagampanan nito sa kontrol ng likido at pamamahala. Kung kasangkot ka sa engineering, pagpapanatili, o pang -industriya na disenyo, ang pagkakaroon ng isang matatag na pagkakahawak ng mga aplikasyon ng balbula ng butterfly ay magsisilbi sa iyo nang maayos sa iyong mga propesyonal na pagsusumikap.

Ang mga bentahe ng mga balbula ng butterfly

Ang isang makabuluhang bentahe ng mga balbula ng butterfly ay ang kanilang compact na disenyo. Hindi tulad ng tradisyonal na mga balbula na may posibilidad na maging napakalaki, ang mga balbula ng butterfly ay binubuo ng isang simpleng disc na naka -mount sa isang baras. Ang naka -streamline na istraktura na ito ay nagbibigay -daan para sa pag -install sa masikip na mga puwang, na ginagawa silang isang mainam na pagpipilian para sa mga proyekto na may limitadong silid para sa kagamitan. Bilang karagdagan, ang kanilang magaan na kalikasan ay binabawasan ang pangkalahatang bigat ng mga sistema ng piping, na humahantong sa mas madaling paghawak at pag -install.

Ang isa pang kritikal na benepisyo ng mga balbula ng butterfly ay ang kanilang mabilis na operasyon. Ang disenyo ay nagpapadali ng mabilis na pagbubukas at pagsasara, na may pag -ikot ng 90 degree lamang na kinakailangan para sa buong paggalaw. Ang tampok na ito ay partikular na mahalaga sa mga aplikasyon kung saan ang napapanahong kontrol ng daloy ay pinakamahalaga, tulad ng sa mga pasilidad sa paggamot ng tubig o mga halaman sa pagproseso ng kemikal. Ang mabilis na pagtugon ng mga balbula ng butterfly ay nag -aambag sa pinahusay na kahusayan sa pagpapatakbo at nabawasan ang downtime.

Bukod dito, ang mga balbula ng butterfly ay nag -aalok ng mahusay na regulasyon ng daloy. Kapag bahagyang binuksan, ang mga balbula na ito ay maaaring lumikha ng isang naka -streamline na landas ng daloy habang epektibong kinokontrol ang media na dumadaan. Ang katangian na ito ay mahalaga sa mga aplikasyon kung saan ang tumpak na pamamahala ng daloy ay mahalaga, na nagpapahintulot sa pare -pareho ang pagganap ng system.

Ang mga balbula ng butterfly ay nagpapakita rin ng tibay at mababang mga pangangailangan sa pagpapanatili. Nakabuo mula sa matatag na mga materyales tulad ng hindi kinakalawang na asero o PVC, lumalaban sila sa kaagnasan, na ginagawang angkop para sa iba’t ibang mga sangkap, kabilang ang mga agresibong kemikal at mga kinakaing unti -unting kapaligiran. Ang kanilang simpleng mekanismo ay binabawasan ang posibilidad ng pagkabigo ng mekanikal, karagdagang pag -minimize ng mga kinakailangan sa pagpapanatili at mga gastos sa pagpapatakbo.

Sa wakas, ang kakayahang umangkop ng mga balbula ng butterfly ay ginagawang angkop sa kanila para sa magkakaibang mga aplikasyon sa iba’t ibang mga industriya. Mula sa mga sistema ng HVAC hanggang sa suplay ng tubig at paggamot ng wastewater, ang mga balbula na ito ay maaaring hawakan ang isang malawak na hanay ng mga likido, pagpapahusay ng kanilang utility sa maraming mga patlang.

Ano ang pagkakaiba sa pagitan ng isang balbula ng gate at isang balbula ng butterfly?

Mekanismo ng pagpapatakbo

Ang pangunahing pagkakaiba sa pagitan ng mga balbula ng gate at mga balbula ng butterfly ay namamalagi sa kanilang mga mekanismo ng disenyo at operating. A Gate Valve Gumagamit ng isang linear na paggalaw upang maiangat o babaan ang isang gate upang makontrol ang daloy. Ang mekanismong ito ay mainam para sa on-off control ngunit hindi mahusay na gumanap sa mga application ng throttling. Sa kabaligtaran, ang isang balbula ng butterfly ay binubuo ng isang umiikot na disc na ang mga pivots sa paligid ng isang gitnang baras upang ayusin ang daloy. Ang disenyo na ito ay nagbibigay -daan para sa mabilis na operasyon at partikular na epektibo sa throttling.

Daloy ng kontrol at kahusayan

Ang isa pang kritikal na pagkakaiba ay ang mga katangian ng daloy. Ang mga balbula ng butterfly ay kilala para sa kanilang kakayahang magbigay ng isang pare -pareho na rate ng daloy na may kaunting pagbagsak ng presyon. Ang kahusayan na ito ay lubos na kapaki-pakinabang sa mga application na may malaking dami at kung saan limitado ang puwang. Sa kaibahan, ang mga balbula ng gate ay hindi gaanong mahusay sa throttling at maaaring lumikha ng kaguluhan, na humahantong sa isang kakulangan sa pagganap sa mga senaryo na may mataas na daloy.

Mga pagsasaalang -alang sa espasyo at timbang

Ang mga balbula ng butterfly sa pangkalahatan ay mas compact at mas magaan kaysa sa mga balbula ng gate. Ang disenyo ng pag-save ng espasyo na ito ay gumagawa ng mga balbula ng butterfly na angkop para sa pag-install sa masikip na mga puwang, kung saan ang mga tradisyunal na balbula ng gate ay maaaring patunayan na masalimuot. Ang nabawasan na timbang ng mga balbula ng butterfly ay pinapasimple ang paghawak sa panahon ng pag -install at pagpapanatili.

Ang pagiging angkop ng application

Ang parehong mga uri ng balbula ay may mga tiyak na aplikasyon kung saan sila excel. Ang mga balbula ng gate ay karaniwang ginagamit sa mga aplikasyon na nangangailangan ng kaunting pagkawala ng presyon at kung saan ang buong paghihiwalay ay pinakamahalaga. Sa kabaligtaran, ang mga balbula ng butterfly ay pinapaboran sa mga system na nangangailangan ng mabilis na operasyon at madalas na pagsasaayos ng daloy, na ginagawang perpekto para sa mga sistema ng HVAC, pamamahagi ng tubig, at paggamot ng wastewater.

Ano ang tatlong uri ng mga balbula ng butterfly?

1. Concentric butterfly valves

Ang mga concentric butterfly valves ay nailalarawan sa pamamagitan ng kanilang simpleng disenyo, kung saan ang disc ay nakahanay sa sira -sira sa katawan ng balbula. Sa pagsasaayos na ito, ang disc ay umiikot sa paligid ng isang axis na namamalagi sa daloy ng likido. Ang mga concentric butterfly valves ay pangunahing ginagamit sa mga aplikasyon ng mababang presyon, na ginagawang perpekto para sa paggamot ng tubig at wastewater. Ang kanilang prangka na disenyo ay nagbibigay -daan para sa mahusay na kontrol ng daloy at minimal na pagbagsak ng presyon, na nagsisiguro sa pinakamainam na pagganap sa iba’t ibang mga setting.

2. Mga Valves ng Butterfly Butterfly

Ang mga eccentric butterfly valves, na kilala rin bilang mga high-performance butterfly valves, ay nagtatampok ng isang natatanging disenyo na nagpapahintulot sa disc na ma-offset mula sa upuan ng balbula. Ang disenyo na ito ay nagpapabuti sa mga kakayahan ng sealing at binabawasan ang pagsusuot sa mga sangkap ng balbula. Ang mga eccentric butterfly valves ay angkop para sa higit na hinihingi na mga aplikasyon, kabilang ang mga kinasasangkutan ng mas mataas na panggigipit at temperatura. Nag-excel sila sa mga serbisyo tulad ng paghawak ng mga slurries, corrosive fluid, at iba pang mapaghamong media, tinitiyak ang pangmatagalang operasyon at pagiging maaasahan.

3. Double eccentric butterfly valves

Double eccentric butterfly valves, o triple offset butterfly valves, kunin ang disenyo ng mga eccentric valves ng isang hakbang pa. Sa pamamagitan ng dalawang offset – isa para sa pag -ikot ng disc at isa pa para sa sealing ibabaw – ang mga ito ay nag -aalok ng pinahusay na pagganap, lalo na sa hinihingi na mga kondisyon. Ang dobleng eccentric na disenyo ay nagreresulta sa mas mababang alitan sa pagitan ng disc at upuan, na nagpapahintulot para sa isang masikip na selyo nang walang pagsusuot na nauugnay sa tradisyonal na disenyo ng balbula. Ang mga ito ay ang perpektong pagpipilian para sa high-pressure, high-temperatura na aplikasyon at madalas na makahanap ng paggamit sa mga industriya tulad ng langis at gas, henerasyon ng kuryente, at mga parmasyutiko.
