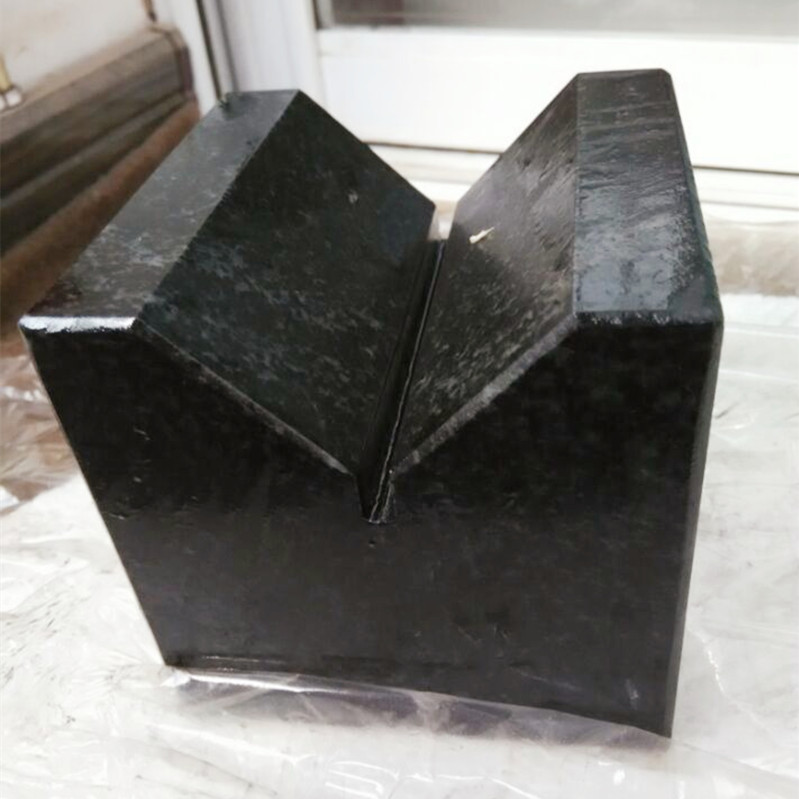

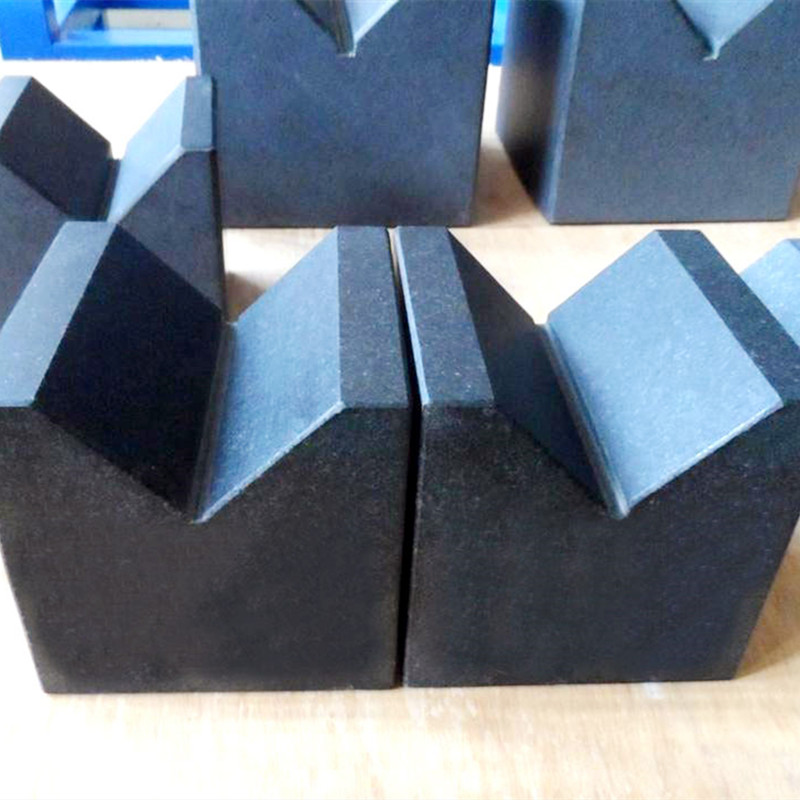

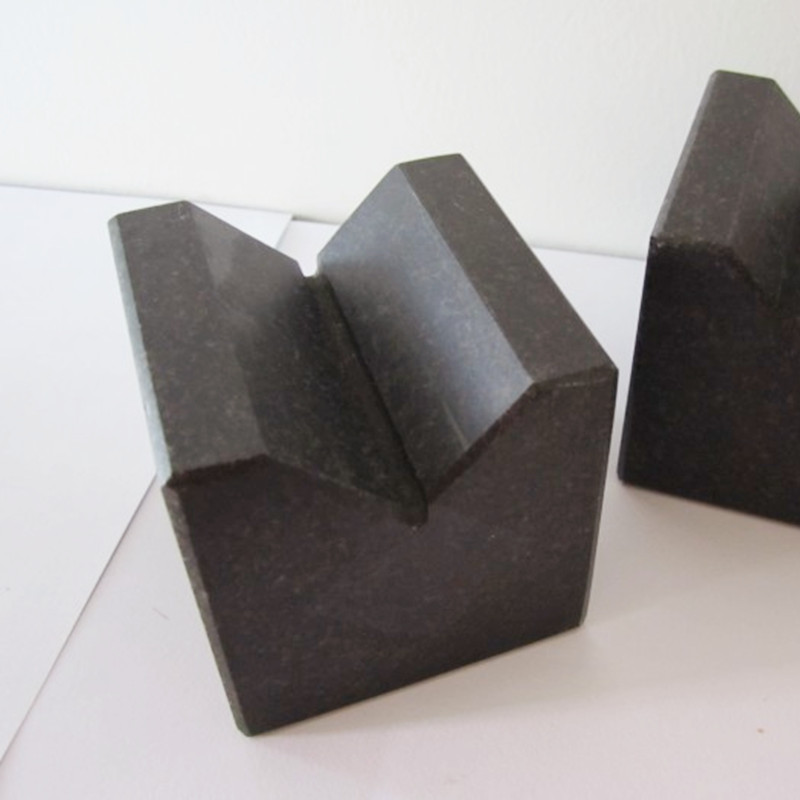

Granite v-frame marmol v-frame

Ang V-shaped granite frame ay gawa sa "Jinan Qing" natural na butil ng butil sa pamamagitan ng pagproseso ng mekanikal at manu-manong paggiling ng katumpakan. Itim na kinang, pantay na istruktura na texture, mahusay na katatagan, mataas na lakas, mataas na tigas, granite V na hugis frame na may mga pakinabang tulad ng mataas na katumpakan, walang kalawang, acid at paglaban ng alkali, walang magnetization, walang pagpapapangit, at mabuting paglaban sa pagsusuot. Angkop para sa inspeksyon, pagsukat, pagmamarka, at pagpoposisyon sa trabaho sa mekanikal na pagproseso at industriya ng paggawa ng sangkap.

Ang tool ng pagsukat ng granite v hugis itim na bloke

Katumpakan ng Granite V-Frame: Antas 000-1.

Granite V Blocks (V Frame) Mga Aplikasyon: Pag -align ng Shaft sa Pagproseso ng Mekanikal

Sa pagproseso ng mekanikal, ang tumpak na pagkakahanay ng baras ay kritikal upang mabawasan ang panginginig ng boses, bawasan ang pagsusuot, at matiyak ang pinakamainam na pagganap ng umiikot na makinarya. Nag -aalok ang Storaen’s Granite V Blocks (V frame) ng isang matatag, tumpak na solusyon para sa hamon na ito, na ginagamit ang mga likas na katangian ng Jinan Qing granite upang maihatid ang hindi magkatugma na katumpakan sa mga gawain ng pag -align ng baras sa mga industriya – mula sa paggawa ng automotiko hanggang sa aerospace engineering.

1. Ang Foundation of Shaft Alignment: Bakit ang Granite V-Frame Excel

Ang mga bloke ng Granite V ng Storaen ay nagbibigay ng tatlong pangunahing pakinabang para sa pagkakahanay ng baras:

Dimensional na katatagan: Ipinagmamalaki ng Jinan Qing granite (katigasan ≥70hs) ang isang mababang koepisyent ng pagpapalawak ng thermal (8.3 × 10⁻⁶/° C), pagpapanatili ng kawastuhan ng pag -align sa buong temperatura swings (10 ° C -40 ° C). Hindi tulad ng bakal na V-block na nagpapalawak/kontrata nang hindi mapag-aalinlangan, ang aming mga granite frame ay nagpapanatili ng mga shaft na nakahanay sa loob ng ± 5μm/m, kahit na sa mga hindi naka-workshop na mga workshop.
Vibration Damping: Ang butil na istraktura ng bato ay sumisipsip ng 60% na higit na panginginig ng boses kaysa sa bakal, kritikal para sa pagpapanatili ng pagkakahanay sa panahon ng high-speed machining. Ang isang 160 × 160 × 90mm granite V frame ay nagpapatatag ng 50kg shafts na umiikot sa 3000 rpm, pagbabawas ng tool chatter at pagkamagaspang sa ibabaw (RA ≤0.8μm).
Paglaban ng kaagnasan: Naturally immune sa coolant, langis, at kahalumigmigan, ang mga bloke ng Storaen Granite V ay nangangailangan ng pag -iwas sa zero na kalawang – na walang halaga para sa malupit na mga kapaligiran ng machining kung saan ang mga alternatibong alternatibo ay nagpapabagal sa loob ng mga buwan.

2. Mga marka ng katumpakan para sa bawat pangangailangan ng pag -align

Piliin ang tamang antas ng kawastuhan para sa iyong aplikasyon:

Baitang 000 (± 2μm flatness): Ginamit sa aerospace na bahagi ng pagmamanupaktura, isang 100 × 100 × 63mm granite V frame ay nakahanay sa titanium alloy shafts sa ASME B89.3.3.2 Mga Pamantayan, na tinitiyak ang konsentrasyon sa loob ng 5μm para sa mga rotors ng jet engine – kritikal para sa pag -minimize ng aerodynamic drag.
Baitang 0 (± 5μm flatness): Perpekto para sa pagpupulong ng automotive powertrain, isang 200 × 200 × 125mm na mga posisyon ng bakal na mga crankshafts na may ± 0.01mm/m paralelism, na binabawasan ang pagsusuot ng 30% sa mga high-horsepower engine.
Grade 1 (± 10μm flatness): nababagay sa mga pangkalahatang gawain sa industriya tulad ng conveyor roller alignment, kung saan tinitiyak ng isang 300 × 300 × 150mm granite V block ang 90 ° shaft na patayo sa mga kama ng makina, na nag -aalis ng slippage ng sinturon sa mga linya ng packaging.

3. Mga pangunahing aplikasyon sa pagproseso ng mekanikal

CNC Machine Setup: Ang isang frame ng Storaen Granite V (grade 000, 63 × 63 × 90mm) ay nagpapatunay sa katumbas ng CNC lathe spindle shaft sa panahon ng pag -install, tinitiyak ang mga landas ng tool na mananatili sa loob ng ± 0.005mm para sa katumpakan na machining ng mga sangkap ng medikal na aparato.
Gearbox Assembly: Sa mabibigat na kagamitan sa pagmamanupaktura, isang 160 × 160 × 90mm Granite V block ay nakahanay sa mga planeta ng gear sa loob ng 8μm, binabawasan ang mga paglabas ng ingay at pagpapalawak ng buhay ng gear sa pamamagitan ng 25% sa makinarya ng konstruksyon.
Pagsubok ng Aerospace Engine: Ang aming mga frame na lumalaban sa kaagnasan ay sumusuporta sa mga shaft ng incaft sa panahon ng pagsubok sa pagkapagod, pagpapanatili ng pagkakahanay sa pamamagitan ng 10,000+ mga siklo ng pag-load nang walang dimensional na pag-drift-kritikal para sa pagpapatunay ng pagganap ng engine sa ilalim ng matinding mga kondisyon.

4. Ang pangako ni Storaen sa kahusayan sa pagkakahanay

Sertipikadong katumpakan: Ang bawat block ng Granite V ay na-calibrate gamit ang isang laser interferometer, na may traceable na sertipikasyon sa GB/T 20428-2006 at mga pamantayan ng ISO 1101, na tinitiyak ang pagsunod sa mahigpit na kalidad ng pag-audit.
Mga pasadyang solusyon: Kailangan mo ng isang 500 × 500 × 200mm frame na may recessed mounting hole para sa mga awtomatikong linya ng pagpupulong? Ang aming koponan ng OEM ay naghahatid ng mga disenyo ng bespoke sa 4-6 na linggo, na -optimize para sa iyong natatanging mga pangangailangan sa pag -align ng baras.
Garantiyang Longevity: Nai-back sa pamamagitan ng isang 2-taong warranty laban sa pagsusuot ng ibabaw o dimensional na pagbabago, ang aming mga granite V frame outlast na mga alternatibong bakal sa pamamagitan ng 5x, na nagbibigay ng kabuuang pagtitipid ng gastos na $ 1,500+ bawat tool sa ibabaw nito.

Huwag iwanan ang pagkakahanay ng baras sa pagkakataon – ang mga bloke ng granite V ng Storaen upang maihatid ang katatagan, katumpakan, at tibay na hinihingi ng mga modernong mekanikal na pagproseso. Kung ang pag -calibrate ng mga machine ng CNC, pag -iipon ng mga gearbox, o pagsubok ng mga aerospace engine, tinitiyak ng aming mga frame ng granite V na ang bawat baras ay nakahanay sa pagiging perpekto, pag -minimize ng downtime, pagbabawas ng basura, at pag -angat ng kalidad ng iyong mga natapos na produkto. Galugarin ang aming hanay ng mga granite V frame ngayon at maranasan ang pagkakaiba ng katumpakan na may linya ng bato.

Granite V Blocks (V-Frame) Pag-aalaga: Paglilinis at Pag-iimbak ng Pinakamahusay na Kasanayan

Ang wastong pagpapanatili ay susi sa pagpapanatili ng katumpakan at kahabaan ng iyong mga bloke ng granite V (V-frame). Ang Premium Granite V-frame ng Storaen, na ginawa mula sa Jinan Qing Granite, ay inhinyero para sa kaunting pangangalaga-ngunit ang pagsunod sa mga pinakamahusay na kasanayan na ito ay nagsisiguro na mananatiling tumpak at walang pinsala sa loob ng mga dekada, kahit na sa malupit na mga pang-industriya na kapaligiran.

1. Pang -araw -araw na Paglilinis: Alisin ang mga kontaminado nang malumanay

Ang di-porous na ibabaw ng Granite ay lumalaban sa karamihan sa mga kontaminado, ngunit ang regular na paglilinis ay pumipigil sa nalalabi na buildup na maaaring makaapekto sa pagkakahanay:
Kinakailangan ang mga tool: malambot na tela ng microfiber, pH-neutral cleaner (hal.

Hakbang-hakbang:

Punasan ang ibabaw ng V-frame na may isang tuyong tela upang alisin ang maluwag na alikabok o metal shavings-kritikal para sa pagpapanatili ng ± 2μm flatness ng grade 000 granite V blocks.
Dilute ang malinis (1:10 na may distilled water) at mag -apply sa isang mamasa -masa na tela, malumanay na pag -scrub ng langis o coolant stains. Huwag kailanman gumamit ng acidic/alkaline solvents – maaari nilang mai -etch ang granite na ibabaw sa paglipas ng panahon.
Patuyuin nang lubusan gamit ang isang tela na walang lint, na tinitiyak na walang kahalumigmigan na nananatili sa V-groove kung saan nakikipag-ugnay ang mga shaft.

Pro tip: Para sa mabibigat na mga kapaligiran ng machining, malinis pagkatapos ng bawat paglipat upang maiwasan ang mga nakasasakit na mga particle (halimbawa, aluminyo oxide) mula sa pag-scroll sa 320-grit ground ground (RA ≤0.8μm).

2. Mga Diskarte sa Pag -iimbak: Protektahan laban sa epekto at paglilipat ng temperatura

Itabi ang iyong mga bloke ng Granite V upang mapanatili ang dimensional na katatagan at protektahan ang mga gilid ng V-groove:

Panandaliang imbakan (≤1 linggo):

Ilagay sa isang panginginig ng boses-dampening goma banig (5mm kapal) sa malinis na mga bangko ng workshop, tinitiyak ang clearance ng 100mm mula sa iba pang mga tool. Ang 160 × 160 × 90mm V-frame ni Storaen, na may timbang na 18kg, manatiling ligtas sa lugar kahit na sa kalapit na mga operasyon ng paggiling.

Pangmatagalang imbakan (≥1 buwan):

I-wrap sa acid-free tissue paper o anti-static bubble wrap upang kalasag mula sa kahalumigmigan (mainam na RH: 40%–60%).
Mag-imbak ng pahalang sa isang patag na istante na may foam na sumusuporta sa ilalim ng V-groove at base, na namamahagi ng timbang nang pantay-pantay upang maiwasan ang 0.05mm/m sag na maaaring mangyari sa mga hindi suportadong mga frame.
Panatilihin ang temperatura ng imbakan sa 20 ° C ± 2 ° C – Ang mababang pagpapalawak ng thermal ng Jinan Qing Granite (8.3 × 10⁻⁶/° C) ay nangangahulugang kaunting panganib ng pag -war, ngunit ang matinding pagbabagu -bago ay maaaring makaapekto sa pagkakapare -pareho ng pagkakalibrate.

Iwasan: Ang pag-hang o vertical na imbakan, na maaaring bigyang-diin ang mga gilid ng V-groove-idinisenyo ng storaen ang lahat ng mga bloke ng granite V para sa pahalang na katatagan, na may pinalakas na mga ibabaw ng base para sa ligtas na paglalagay ng istante.

3. Maintenance Do’s & Don’ts

Gawin:

Suriin ang quarterly para sa mga menor de edad na chips (≤0.5mm) gamit ang isang 10x magnifier-nag-aalok ang Storaen ng on-site na muling pagkabuhay para sa mga nasirang frame, pagpapanumbalik ng flatness sa mga orihinal na marka.
Gumamit ng Certified Calibration Service ng Storaen taun-taon upang mapatunayan ang pagsunod sa GB/T 20428-2006, tinitiyak ang iyong mga bloke ng Granite V na mapanatili ang katumpakan na nasubok sa pabrika.

Huwag:

I-drop o hampasin ang V-frame-kahit na ang isang epekto ng 1kg ay maaaring i-chip ang gilid ng V-groove, na nakakaapekto sa pag-align ng baras hanggang sa 15μm.
Ang pag-iimbak na may mga tool na magnetic-Ang di-magnetic na pag-aari ng Granite (≤3μt) ay mainam para sa mga magnetic field environment, ngunit ang mga kalapit na magnet ay maaaring maakit ang mga labi na kumakalat sa ibabaw.

4. Mga tampok na Disenyo na Pinahusay ng Pag-aalaga ng Storaen

Ang aming mga bloke ng Granite V ay itinayo para sa madaling pagpapanatili:

Mga bilog na gilid: 3mm chamfers sa lahat ng sulok ay nagbabawas ng panganib ng chip sa panahon ng paghawak, isang karaniwang isyu na may mga alternatibong alternatibo.
Anti-static coating (Opsyonal): Para sa paggawa ng elektroniko, pumili ng mga V-frame na may 5μm conductive coating na nagtataboy ng mga particle ng alikabok, kritikal para sa pag-align ng katumpakan sa mga kapaligiran ng malinis.
Mga Kaso sa Pasadyang Pag-iimbak: Mag-order ng isang foam-lined hardwood case (magagamit para sa lahat ng laki) na may mga pagsingit ng CNC-cut na duyan ang V-groove at base, na pinoprotektahan ang iyong pamumuhunan sa panahon ng transportasyon sa pagitan ng mga pasilidad.

Ang pag-aalaga sa iyong mga bloke ng Storaen Granite V ay simple sa mga kasanayang ito-malumanay na malumanay, mag-imbak ng matalino, at ginagamit ang aming mga disenyo ng maintenance-friendly. Sa pamamagitan ng pagprotekta sa kanilang likas na katatagan at katumpakan, sinisiguro mo ang bawat gawain ng pag -align ng baras ay nakakatugon sa pinakamataas na pamantayan sa industriya, mula sa pagpupulong ng automotiko hanggang sa metrolohiya ng aerospace. Ang tiwala sa engineering ni Storaen upang maihatid ang mga v-frame na tumayo sa pagsubok ng oras-dahil ang tamang pag-aalaga ay hindi dapat maging kumplikado kapag ang katumpakan ay hindi maaaring makipag-usap.
