Antas ng bar

• - Nababagay na pangunahing vial 0.0002 "/10"
• - V-grooved base.
• - Na may cross test vial.
• - Robust cast iron body.
• - Kung ikukumpara sa mga regular na antas ng katumpakan ng master, ang antas na ito ay dinisenyo at ginawa sa isang mas sopistikadong kapaligiran.
•
• Mga puntos ng produkto at aplikasyon ng antas ng bar: Pag -iingat para sa paggamit ng isang antas ng bar:
• 1. Ang pagsukat ng pagsukat na may antas ng bar, ang pagsukat sa ibabaw ay dapat na maingat na linisin at punasan ang tuyo upang suriin ang mga depekto tulad ng mga gasgas, kalawang, at burrs.
• 2.Before pagsukat na may antas ng bar, suriin kung tama ang posisyon ng zero. Kung hindi tumpak, ang nababagay na antas ay dapat na nababagay, at ang naayos na antas ay dapat ayusin.
• 3. Kapag ang pagsukat sa isang antas ng bar, ang impluwensya ng temperatura ay dapat iwasan. Ang likido sa loob ng antas ay may makabuluhang epekto sa mga pagbabago sa temperatura. Samakatuwid, ang pansin ay dapat bayaran sa impluwensya ng init ng kamay, direktang sikat ng araw, at masamang hininga sa antas.
• 4. Sa paggamit ng isang antas ng bar, ang pagbabasa ay dapat gawin sa posisyon ng antas ng patayo upang mabawasan ang epekto ng paralaks sa mga resulta ng pagsukat.
•

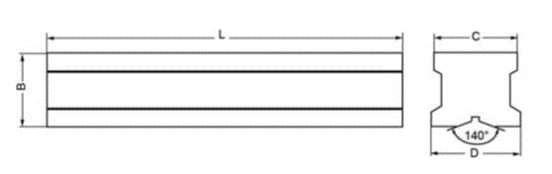

• Parameter ng produkto


• Bar level gauge m bar level gauge specification mm: kawastuhan: 0.02mm/m.

Ano ang antas ng bar? Mga pangunahing pagkakaiba mula sa mga antas ng frame

​
Ang isang antas ng bar ay isang compact, linear na tool na katumpakan na idinisenyo para sa pagsukat ng kawastuhan, pagkakahanay, at pagkahilig sa mga patag o cylindrical na ibabaw – perpektong para sa mga pang -industriya na aplikasyon kung saan ang puwang ay limitado o cylindrical workpieces (halimbawa, tubo, machine shafts) ay nangangailangan ng inspeksyon. Sa Storaen, ang aming mga antas ng bar ay nagtatampok ng isang masungit na cast iron body na may isang V-grooved base, na nagpapahintulot sa ligtas na paglalagay sa mga bilog na ibabaw, at isang solong katumpakan na bubble vial upang makita ang mga banayad na tilts (kasing mababang bilang 0.02mm/m paglihis). Ngunit paano ito naiiba sa isang antas ng frame? Basagin natin ang mga pangunahing pagkakaiba:​

1. Disenyo at Istraktura​

Antas ng Bar: Linear, single-axis na disenyo na may isang hugis na V sa kahabaan ng base (kritikal para sa gripping cylindrical na mga bagay) at isa o dalawang bubble vials (pahalang/patayo). Magaan at portable, perpekto para sa masikip na mga puwang o mga sukat na on-the-go.​

Antas ng frame (halimbawa, antas ng katumpakan ng frame): hugis-parihaba, apat na panig na frame na may maraming mga makina na nagtatrabaho na ibabaw (harap, likod, tuktok, ibaba), na sumusuporta sa parehong pahalang at patayong pagsukat sa mga patag na eroplano. Bulkier ngunit mas maraming nalalaman para sa kumplikado, multi-surface inspeksyon.​

2. Pokus sa Pagsukat​

Antas ng Bar: Dalubhasa sa pag-align ng cylindrical (hal., Sinusuri ang kawastuhan ng mga gabay sa tool ng makina, mga pag-install ng pipe) at flat-plane flatness. Tinitiyak ng V-groove ang matatag na pakikipag-ugnay sa mga bilog na shaft, pagtanggal ng slippage sa pagsukat.​

Antas ng Frame: Excels sa multi-dimensional na mga tseke ng flat (pahalang, patayo, squareness) sa mga malalaking patag na ibabaw tulad ng mga base ng makina, mga frameworks ng konstruksyon, o mga talahanayan sa paggawa ng kahoy. Ang apat na mga gilid nito ay nagbibigay ng mga puntos ng sanggunian para sa mga kumplikadong anggulo at mga gawain sa pag -align.

​
3. Mga senaryo ng katumpakan at aplikasyon​

Ang parehong mga tool ay nag -aalok ng mataas na kawastuhan (0.02mm/m standard sa Storaen), ngunit ang kanilang mga lakas ay namamalagi sa iba’t ibang mga kaso ng paggamit:​

Gumamit ng isang antas ng bar kapag nagtatrabaho sa mga sangkap na cylindrical, makitid na riles, o sa mga nakakulong na puwang kung saan mahalaga ang isang compact na tool.​
Mag -opt para sa isang antas ng frame (lalo na ang isang antas ng frame ng katumpakan) kapag sinusukat ang mga patag na ibabaw, suriin ang mga tamang anggulo, o nangangailangan ng sabay -sabay na pahalang/patayong feedback sa mga workshop, mga site ng konstruksyon, o mga pag -setup ng CNC machine.​

4. Ang kadalubhasaan ni Storaen sa parehong kategorya​

Sa Storaen, kami ng mga antas ng bar ng engineer para sa masungit na pagiging maaasahan-ang kanilang mga cast iron body ay lumalaban sa kaagnasan at epekto, habang ang V-groove ay sumasailalim sa paggiling ng katumpakan upang matiyak ang perpektong cylindrical fit. Ang aming mga antas ng frame, kabilang ang serye ng antas ng premium na antas ng frame, ay nagtatampok ng mga frame na aluminyo na grade na sasakyang panghimpapawid at mga dual-vial system para sa hindi katumbas na katumpakan ng multi-surface.​

Kung kailangan mo ng portability ng isang antas ng bar o ang kakayahang magamit ng isang antas ng frame, ang mga tool na pang-industriya na pang-industriya ay naghahatid ng katumpakan at tibay na hinihiling ng iyong mga proyekto. Galugarin ang aming saklaw ngayon upang mahanap ang tamang solusyon sa pagsukat para sa iyong aplikasyon.

Antas ng High-precision bar: 0.02mm/m Mga Pagtukoy sa Katumpakan

Sa Storaen, ang serye ng aming antas ng bar ay muling tukuyin ang pagsukat ng katumpakan na may katumpakan na nangunguna sa industriya na 0.02mm/m-inhinyero para sa mga gawain kung saan kahit na ang pinakamaliit na paglihis ay maaaring makaapekto sa tagumpay ng proyekto. Ang pagtutukoy na ito ay nangangahulugang ang aming tool ay nakakakita ng isang lamang 0.02mm na ikiling higit sa 1 metro ang haba, na nagtatakda ng pamantayan para sa kritikal na pagkakahanay sa pang -industriya, pagmamanupaktura, at mga aplikasyon ng pagpapanatili.​

1. Calibrated Bubble Vial Technology​

Ang puso ng katumpakan ng aming antas ng bar ay ang maingat na na-calibrated na bubble vial, na itinayo gamit ang optical-grade glass at temperatura-stabilized fluid upang mabawasan ang mga error sa pagpapalawak. Ang bawat vial ay sumasailalim sa isang 3-hakbang na proseso ng pag-calibrate, tinitiyak na ang bubble ay nakasalalay nang eksakto sa gitna kapag ang ibabaw ay perpektong pahalang o patayo. Tinatanggal nito ang hula, na nagbibigay ng malinaw, paulit -ulit na pagbabasa kahit na sa mga nagbabago na kapaligiran.​

2. Precision-machined V-grooved base​

Nagtatampok ang aming antas ng bar ng isang V-shaped groove ground sa micron-level tolerance, tinitiyak ang walang tahi na pakikipag-ugnay sa mga cylindrical na ibabaw tulad ng mga shaft ng makina, tubo, o mga gabay sa tren. Ang anggulo ng 120 ° ng groove at salamin-finish na ibabaw (RA ≤ 0.8μm) ay nag-aalis ng slippage at pagsukat ng hindi pagkakapare-pareho, na ginagawang perpekto para sa mga tseke ng kawastuhan sa mga pag-ikot ng mga workpieces, kung saan ang kawastuhan ay hindi mapag-aalinlangan.

​
3. Masungit na konstruksyon para sa matatag na pagganap​

Nakapagtataka sa isang katawan na ginagamot ng init na bakal, ang aming antas ng bar ay lumalaban sa pagpapalawak ng thermal at mekanikal na stress, na pinapanatili ang kawastuhan ng 0.02mm/m sa buong -10 ° C hanggang 50 ° C temperatura. Ang solidong disenyo ng core ay nagpapahiwatig ng mga panginginig ng boses mula sa pang-industriya na makinarya, habang ang anti-corrosive enamel coating ay pinoprotektahan laban sa langis, coolant, at kahalumigmigan, kritikal para sa pangmatagalang katumpakan sa malupit na mga kapaligiran sa pagawaan.​

4. Ang mga aplikasyon kung saan mahalaga ang katumpakan​

Mula sa pag-align ng mga gabay sa tool ng machine ng CNC upang mapatunayan ang kawastuhan ng mga conveyor rollers o pag-install ng pipeline, ang aming antas ng high-precision bar ay naghahatid ng hindi katumbas na pagiging maaasahan. Ang mga inhinyero at technician ay nagtitiwala sa rating na 0.02mm/m para sa:​

Pag -setup ng tool ng makina: tinitiyak ang pagkakahanay ng spindle upang maiwasan ang mga depekto sa workpiece​
Aerospace Component Inspection: Pagpapatunay ng Cylindrical Part Tolerances​
Malakas na Pagpapanatili ng Kagamitan: Pag -calibrate ng Hydraulic Cylinder Shafts Para sa Makinis na Operasyon​

5. Ang pangako ni Storaen sa kawastuhan​

Ang bawat antas ng bar ay nag -iiwan ng aming pabrika na may isang traceable calibration certificate, na nagpapatunay sa pagsunod sa mga pamantayan ng ISO 17025. Isasailalim namin ang bawat tool sa isang 12-point na kalidad ng pag-audit, kabilang ang pagsubok sa flatness, mga tseke ng katatagan ng bubble, at pagbibisikleta ng temperatura, upang masiguro na ang pagtutukoy ng 0.02mm/m ay totoo sa buong lifecycle nito.​

Kapag hinihiling ng iyong proyekto ang mga pagsukat maaari mong mai -stake ang iyong reputasyon, piliin ang antas ng Storaen Bar – kung saan ang katumpakan ng 0.02mm/m ay hindi lamang isang detalye, ngunit ang isang pangako ng katumpakan nang walang kompromiso.

Mga Application sa Antas ng Bar: Pagsukat ng Cylindrical Workpieces & V-Grooves

Sa pagsukat ng pang-industriya, ang mga antas ng bar ay higit sa mga gawain ng katumpakan na kinasasangkutan ng mga cylindrical na ibabaw at mga istraktura na hugis V-mga role kung saan ang kanilang mga dalubhasang disenyo ng mga pangkalahatang tool. Sa Storaen, ang aming serye ng antas ng bar ay inhinyero upang harapin ang mga hamong ito na may hindi katumbas na kawastuhan at pagiging maaasahan, na ginagawa itong piniling pagpipilian para sa mga propesyonal na nagtatrabaho sa mga cylindrical workpieces, mga gabay sa tool ng makina, at mga sangkap na V-grooved.

1. Cylindrical Workpiece Alignment & Straightness Checks

Ang tampok na pagtukoy ng isang antas ng bar-ang base ng V-grooved-ay lumilikha ng isang ligtas, matatag na interface na may mga bilog na ibabaw, tulad ng:

Mga tool ng tool ng makina: Kapag nakahanay sa mga shaft ng spindle ng CNC o mga conveyor rollers, tinitiyak ng antas ng bar ng Storaen ang minimal na runout sa pamamagitan ng pagtuklas ng mga micro-tilts (kasing mababa ng 0.02mm/m) kasama ang paayon na axis ng silindro. Ang anggulo ng V-Groove na 120 ° at katumpakan-lupa na ibabaw (RA ≤ 0.8μm) ay perpekto sa cylindrical geometry, tinanggal ang mga error sa slippage at pagsukat.

Pag -install ng Pipeline: Sa mga sistema ng langis at gas o pang -industriya, ang antas ng aming bar ay nagpapatunay sa pagiging tuwid ng mga segment ng pipe sa panahon ng pagpupulong, na pumipigil sa maling pag -aalsa na maaaring maging sanhi ng mga kahusayan ng daloy o stress sa istruktura. Ang compact na disenyo nito ay madaling umaangkop sa masikip na mga puwang ng conduit, kung saan ang mga tool ng bulkier ay hindi maabot.

2. V-Groove Component Calibration

Ang mga istrukturang V-grooved-kumpleto sa mga fixtures, gauge, at mga sistema ng tren-ay nangangailangan ng tumpak na anggulo at mga tseke ng flat. Ang antas ng bar ng Storaen ay higit sa:

Pagsubok ng V-Groove Squareness: Ang paglalagay ng antas sa kabuuan ng dalawang magkasalungat na V-grooves (halimbawa, sa mga slide ng tool ng makina) ay nagpapakita ng mga anggular na paglihis, tinitiyak na tama ang mga sangkap para sa makinis na galaw ng linear.
Pag-align ng mga riles na V-gabay: Sa mga awtomatikong linya ng pagmamanupaktura, tinitiyak ng aming antas ng bar na ang mga riles na V-guided ay perpektong kahanay, pag-minimize ng pagsusuot sa paglipat ng mga karwahe at pagpapanatili ng positional katumpakan para sa mga robotic arm o materyal na mga handler.

3. Mga Gawain sa Katumpakan ng Automotiko

Sa mga industriya kung saan sinusukat ang mga pagpapaubaya sa mga microns:

Automotive Assembly: Sa panahon ng pag -install ng Powertrain, tinitiyak ng aming tool ang mga camshafts at crankshafts ay nakahanay sa loob ng pagtutukoy, na pumipigil sa mga magastos na isyu sa pagganap sa linya.

4. Bakit ang mga antas ng storaen bar ay humantong sa pagsukat ng cylindrical

Pinagsasama ng aming mga antas ng bar ang tatlong pangunahing bentahe para sa mga application na ito:

Rugged cast iron construction: Mga epekto ng mga epekto at thermal na pagbabagu -bago sa malupit na mga workshop, pinapanatili ang kawastuhan sa paglipas ng mga taon ng mabibigat na paggamit.
Optical-grade bubble vials: magbigay ng instant, hindi malabo na pagbabasa kahit na sa mga kondisyon na may mababang ilaw, binabawasan ang oras ng pagsukat sa pamamagitan ng 30% kumpara sa mga pangkaraniwang antas.
Traceable Calibration: Ang bawat tool ay may isang ulat na sertipikadong ISO 17025, na ginagarantiyahan ang katumpakan ng 0.02mm/m na nakakatugon sa mga pamantayang pang-internasyonal para sa mga kritikal na gawain.

Kung ikaw ay nakahanay sa isang solong baras o pamamahala ng isang kumplikadong pag-install ng pang-industriya, ang antas ng bar ng Storaen ay naghahatid ng katumpakan at tibay na kinakailangan upang mapanatili ang mga cylindrical workpieces at V-grooved na mga sangkap sa loob ng pagpapaubaya. Tiwala sa tool na idinisenyo para sa mga natatanging hamon ng pagsukat ng pag-ikot-surface, dahil sa pagmamanupaktura, ang pinakamaliit na curve ay maaaring gumawa ng pinakamalaking pagkakaiba.
